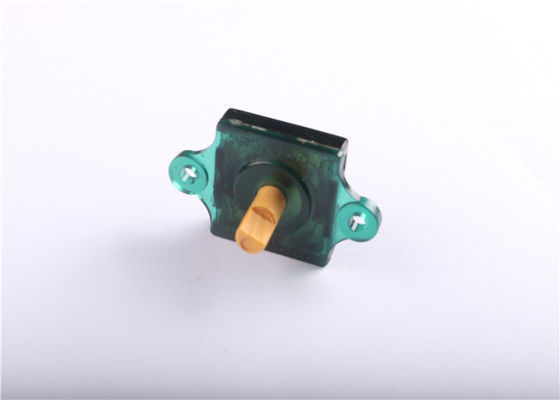

Su geçirmez Pcb Dağı Döner Anahtarı

Reflow için Koşul

1. ısıtma yöntemi

Kızılötesi ısıtıcı ile çift ısıtma yöntemi.

2. Sıcaklık ölçümü

Termokupl 0,1 ila 0,2 Φ CA (K) veya CC (T) lehim bağlantılarında (bakır folyo yüzeyi). Isıya dayanıklı bant

Düzeltme ölçümü için kullanılmalıdır.

3. Sıcaklık profili

(1) Yukarıdaki sıcaklık, anahtarın üstünde ölçülmelidir. PC kartının sıcaklığının, PC kartının ve diğerlerinin malzemesine, boyutuna, kalınlığına bağlı olarak anahtarınkinden oldukça farklı olduğu durumlar vardır. Anahtarın yüzey sıcaklığının 260 ° C'yi aşmasını önlemek için özen gösterilmelidir.

(2) Lehimleme koşulları, yeniden akış lehimleme makinelerine göre değişir. Lehimleme durumunun önceden doğrulanması şiddetle önerilir.

Dikkat:
1. It lehim pastası% 3'den fazla ölçekleme tozu kullanmak tavsiye edilir, böylece anahtar geçersiz olduğundan anahtar girerek lehim akı kaçının.
2. baskı tutamağını tasarlarken lütfen verilen çizime bakın, anahtarı doğrudan keskin bir cisimle bastırmayın ve sapın ortasına dikey olarak basılması gerekir ve tutamağa basmak için kolu 3 ° ±.
3. anahtar kaynak işlemi, sıcaklık ve zaman kontrol özel dikkat gerekir 5 saniyeden fazla değil, 255 ± 2 ℃ de. aksi halde sıcaklık çok yüksek, anahtar ömrünü etkileyecektir.
4. kaynak sırasında, anahtarın hasar görmesini önlemek için KAPALI tutulmalıdır.
